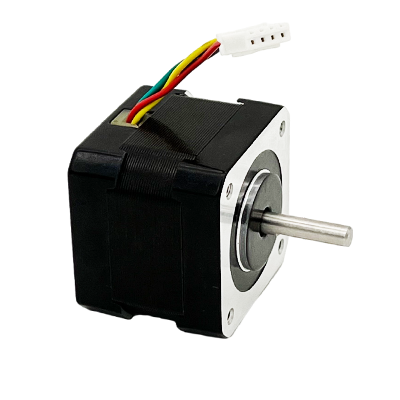

NEMA 17 bipolaarne 1,8 kraadi 0, 26 Nm 1,5 A 2,25 V 42 x 42 x 33 mm 4 juhtmega sammmootor

NEMA 17 bipolaarne 1,8 kraadi 0, 26 Nm 1,5 A 2,25 V 42 x 42 x 33 mm 4 juhtmega sammmootor

Tootja osanumber: 42H033H-1504-028
Raami mõõdud: 42x42mm
Mootori tüüp: bipolaarne stepper
Pöördemoment: 2,6 kgf.cm
Nimivool/faas: 1,5 A
Nimipinge: 2,25 V
Pistik: XH-4
Üldine rakendus: 3D-printer, CNC-masinad, tekstiilimasinad jne

Küsi pakkumist

42H033H-1504-028 ANDMELEHT

Kiire kohaletoimetamine
Kvaliteedi tagamine
Kohandamine saadaval

Toote tutvustus

Üldspetsifikatsioon

Sammunurga täpsus	±5%
Vastupidavuse täpsus	±10%
Induktiivsuse täpsus	±20%
Temperatuuri tõus	Max 80K
Ümbritsev temperatuur	-20 kraadi ~+50 kraadi
Isolatsioonitakistus	100MΩMin.@ 500VDC
Dielektriline tugevus	Üks minut @500VAC∙5mA max.
Võlli radiaalmäng	0.06Max.@450g
Võlli aksiaalne mäng	0.08Max@450g

Elektriline spetsifikatsioon

Mudeli number	42H033H-1504-028
Mootori tüüp	Bipolaarne
Sammu nurk	1,8 kraadi ±5%
Faasi arv	2
Hoides pöördemoment	2,6 kgf.cm
Nimivool/faas	1,5 A (tippväärtus)
Nimipinge	2.25V
Faasitakistus	1,5Ω±10% (20 kraadi)
Faasi induktiivsus	2,2 mH ± 20% (1 kHz 1 V RMS)
Rootori inerts	35 g.cm²

Füüsiline spetsifikatsioon

Raami suurus	42x42mm
Kehapikkus	33 mm
Võlli läbimõõt	Φ5 mm
Esivõlli pikkus	20 mm
D-lõikega võlli pikkus	15 mm
Plii arv	4
Juhtme pikkus	45 mm
Traadi mõõtur	AWG26
Kaal	0,22 kg

Ühendus

A	B	C	D
PUNANE	KOLLANE	HALL	ROHELINE

KKK

K: Kuidas ma saan teie tehasesse jõuda?

V: Meie tehas asub Shanghai Hongqiao lennujaama lähedal. Saame teid lennujaama vastu võtta.

K: Mis on teie minimaalne tellimuse kogus, kas saate mulle näidiseid saata?

V: MOQ-nõue on mudeliti erinev ja seda saab arutada igal üksikjuhul eraldi. Ja me saame teile näidiseid saata.

K: Mis on teie toodete tarneaeg?

V: Üldiselt on meie käigukastide tootmisaeg umbes 30-35 päeva (kiireloomuliste tellimuste korral saame seda kiirendada). Transpordiaeg sõltub meie klientide valitud transpordiviisist.

K: Millised on samm-mootorite rakendused?

V: Neid kasutatakse tavaliselt CNC-masinates, 3D-trükitööstuses, automatiseeritud testimisseadmetes jne.

K: Kas mootoreid saab meie nõuete järgi kohandada, näiteks meie logo peale panna?

V: Jah, me saame teie mootoreid vastavalt teie vajadustele kohandada.
